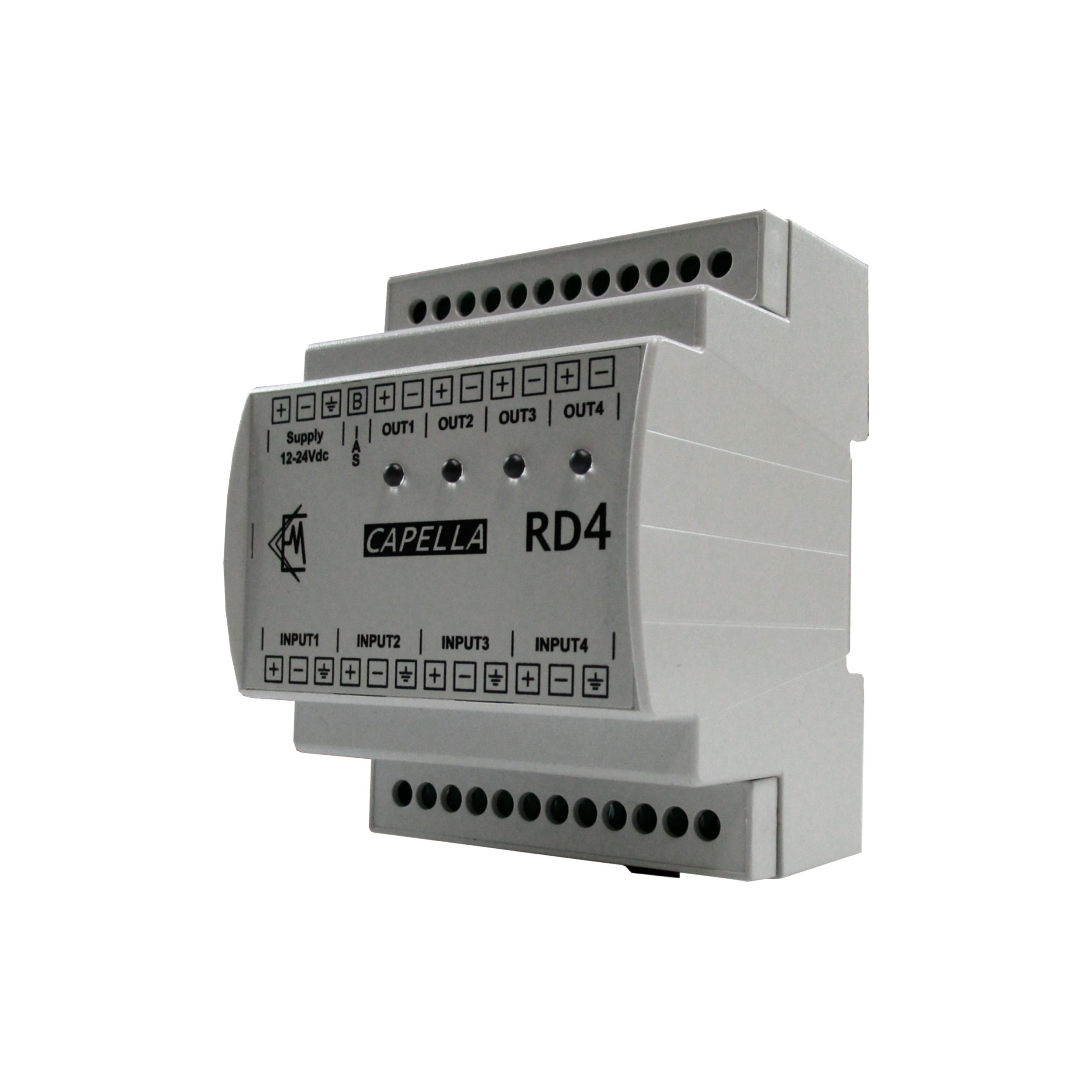

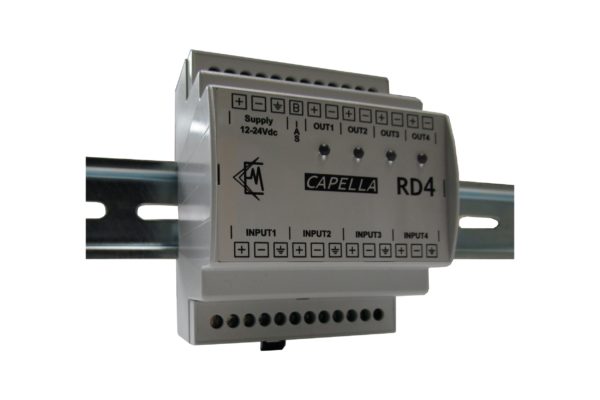

Capella RD2 & RD4

Les capteurs résistifs RES1 et RES2 peuvent être connecté au module Capella RD. Une fois relié a un ou plusieurs capteurs, le module RD transmettra un signal « TOR » à l’électronique de classification.

Lorsqu’un véhicule se présente sur la voie de péage, la classification du véhicule se déroule ainsi :

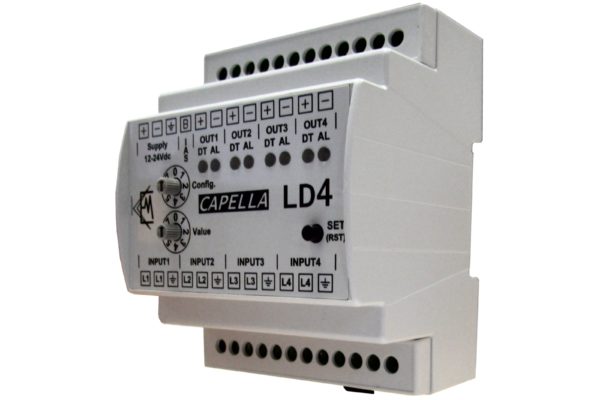

  • Détection de la masse métallique du véhicule par la boucle : Connexion / Capella LD.
  • Le signal est analysé par le détecteur LD et transmis sous forme de signal « Tout Ou Rien » vers une électronique de classification.
  • Détection des essieux du véhicule par le capteur résistif (RES1 ou RES2) : Connexion / Capella RD2.
  • Le signal est analysé par le détecteur RD2 et transmis sous forme de signal « Tout Ou Rien » vers une électronique de classification.
  • L’électronique de classification reçoit les signaux des 2 détecteurs (RD2 et LD).
  • En fonction des signaux reçus, l’appareil va classer les véhicules selon la classification enregistrée.

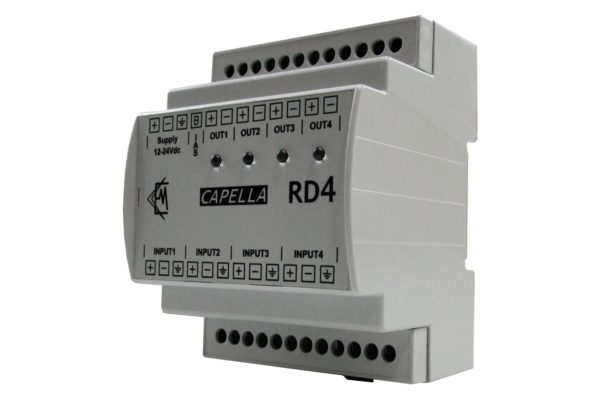

Électriques :

  • Alimentation : 12 à 24Vdc,
  • Entrée / Sortie : 2 ou 4 entrées et sorties (selon la version).

Mecaniques :

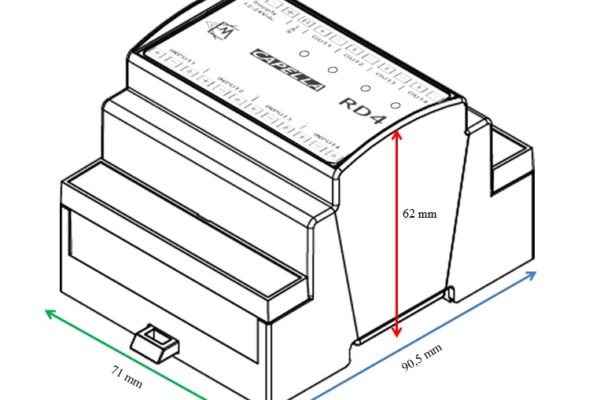

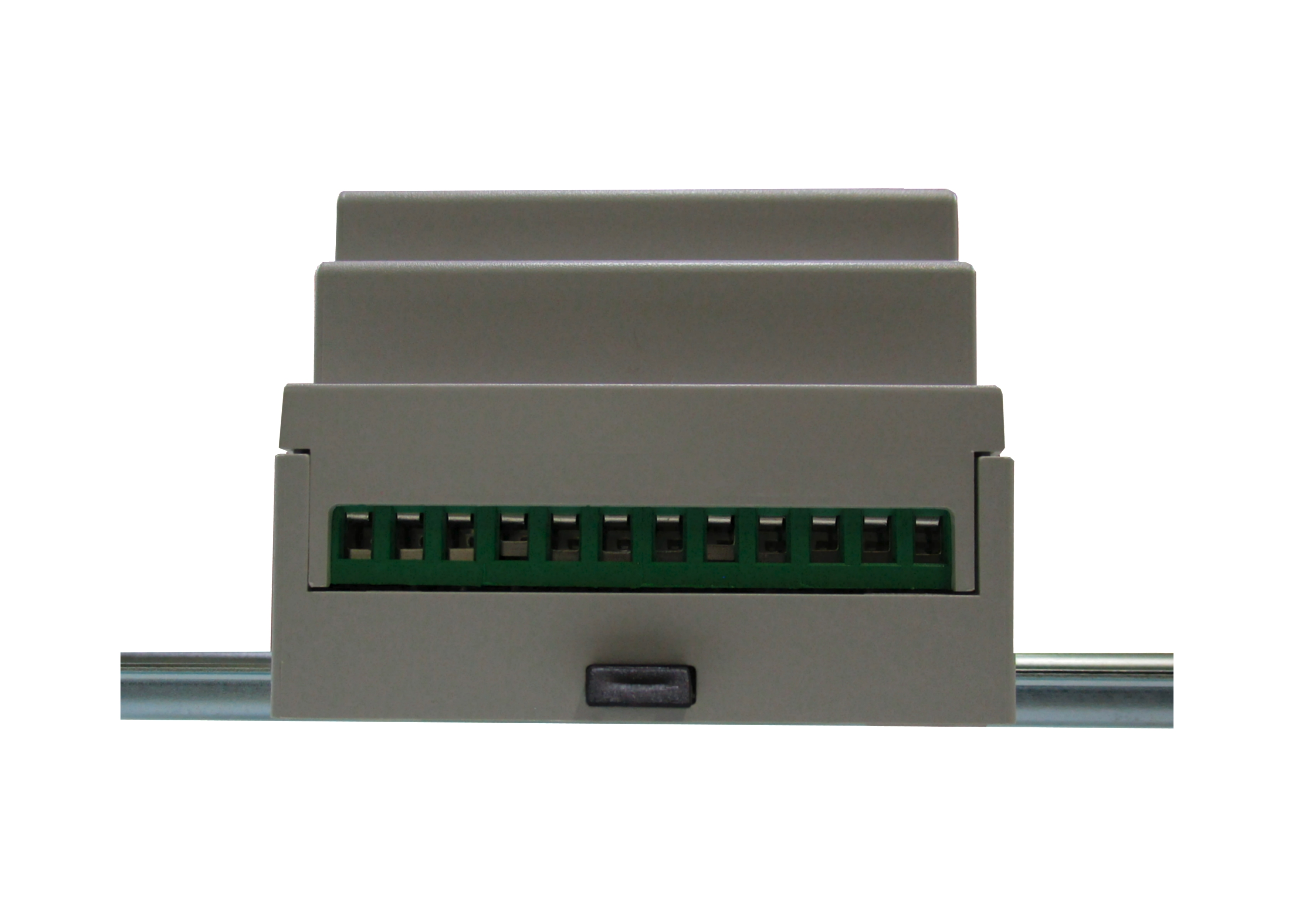

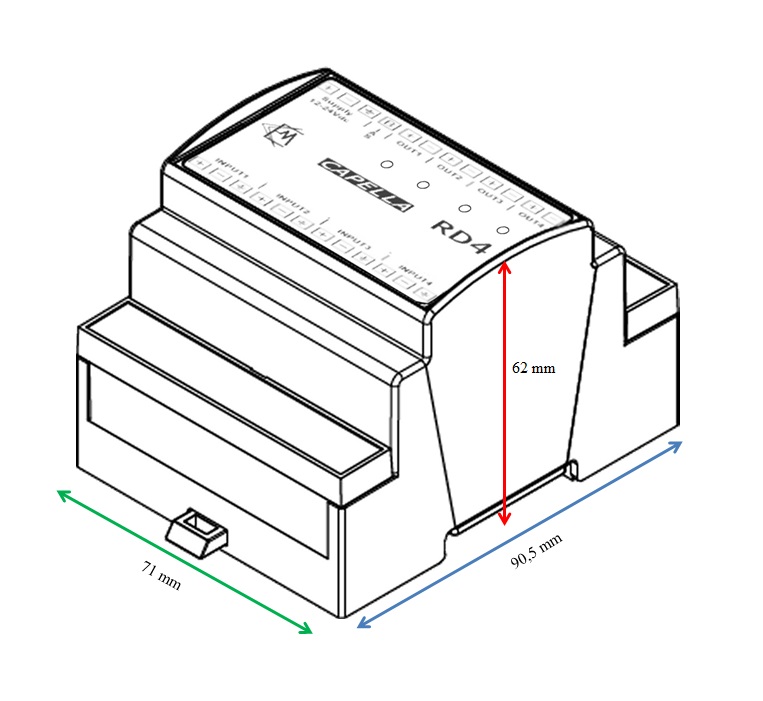

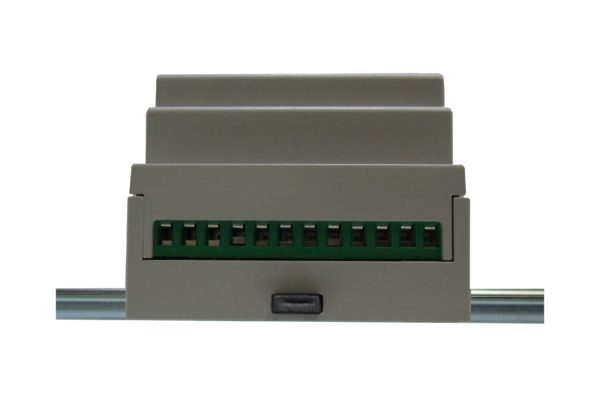

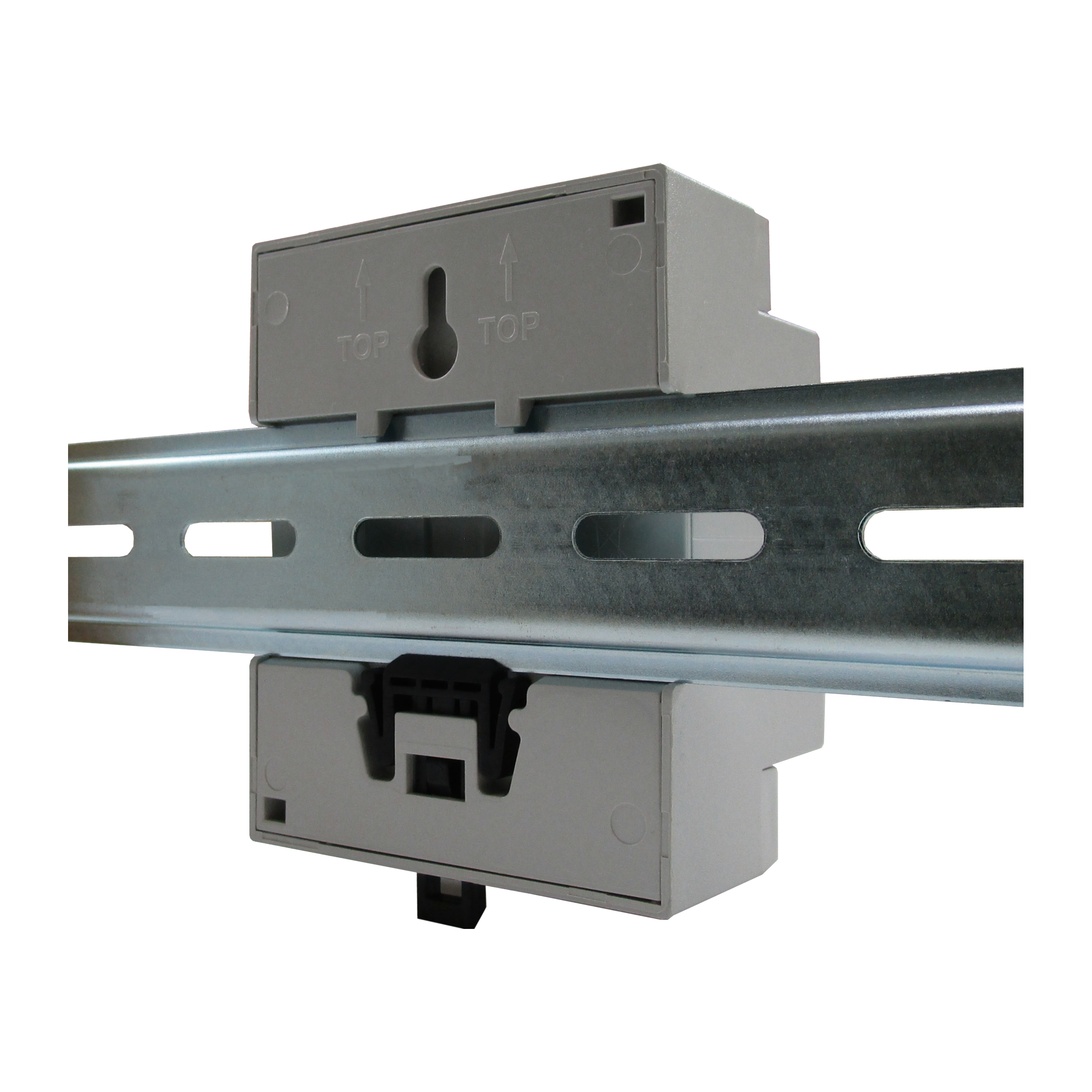

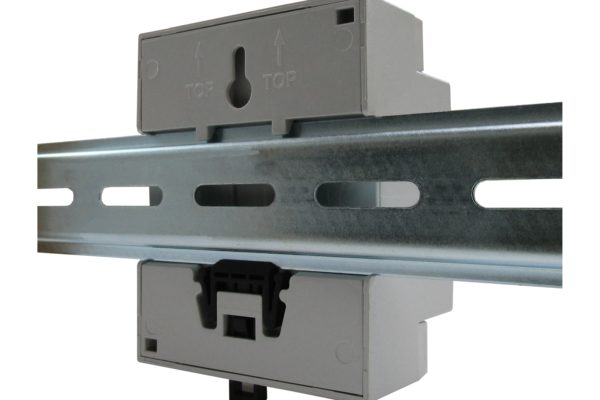

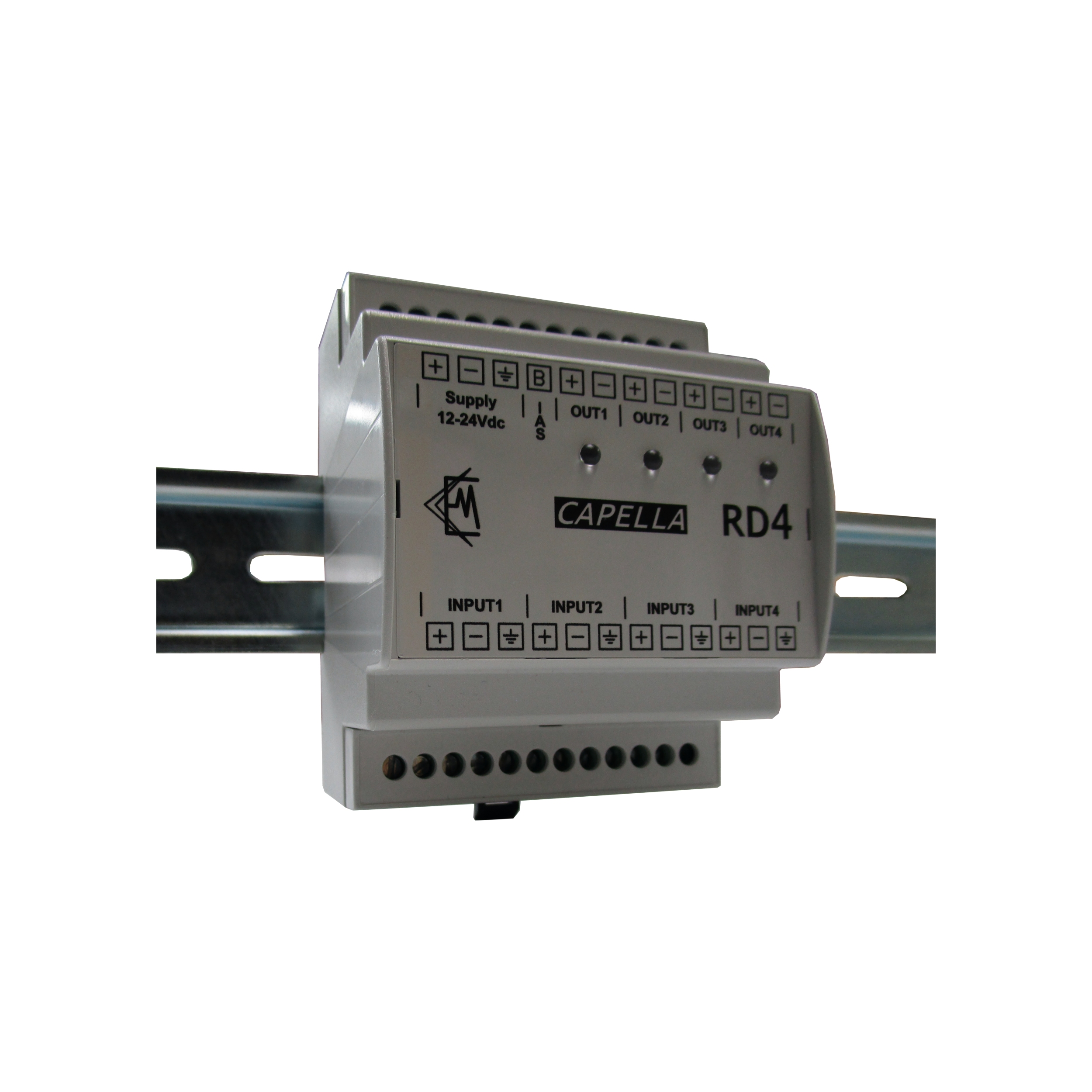

  • Boitier monté sur rail DIN : 90,5 x 71 x 62 mm,
  • Poids : 135 g.

Autres :

  • Température de fonctionnement : -40°c à +80°C.
  • Faible consommation,
  • Protection contre les surtensions,
  • Signal logique positif ou négatif,
  • LED en face avant.
